型号 MJG-07 型号 MJG-07

规格 可根据客户需求定制 规格 可根据客户需求定制

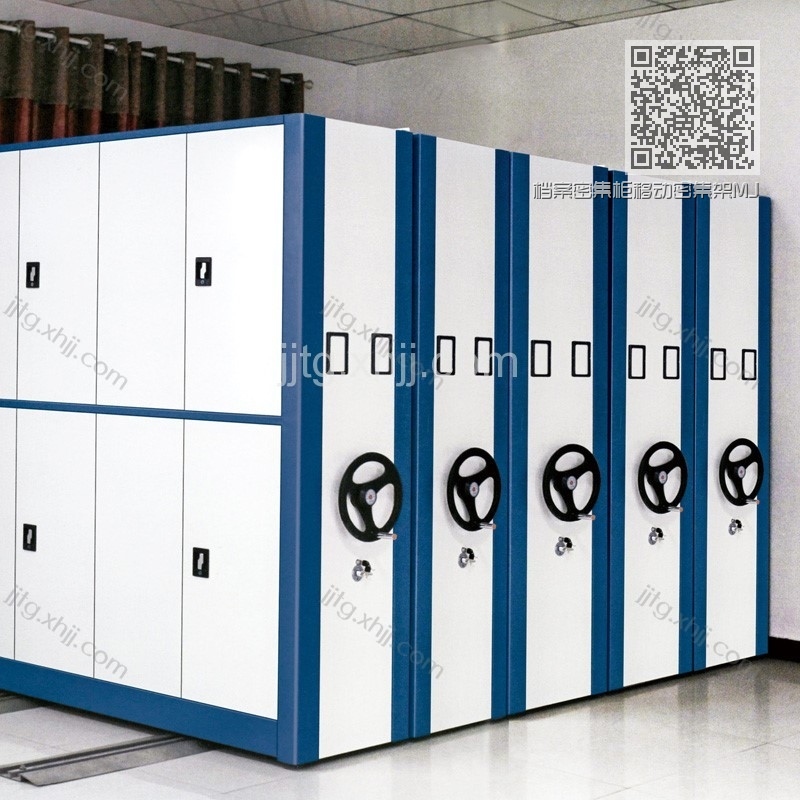

移动密集架结构展示

密集架实际尺寸规格
1.实际占用空间
Practical Occupying space
【（列数x列宽）+1000】x列高x列长（单位：mm）
[(Line No.xLine width)+1000] x Line Height
x Line Length(Unit:mm)

2.内部可调间距
Inner Adjustable Distance
5 6 7 8 10 12
387 344 301 258 215 172

3.单列
Single Line

2组 3组 4组 5组
列    长 Line Length 1965 2865 3765 4635
地轨数 Rack No 2 2 3 3
列    高 Line Height 2300 2300 2300 2300
列    宽 Line Width 560 560 900 900
组    距 Bay Distance 900 900 900 900
自    重 Seif Weight 198 286 374 462
负    重 Loading Weight 960 1440 1920 2400

地轨敷设

1.密集架底部设置防倾倒装置，杜绝了运行中的出轨和倾倒。斜板护翼地表式地轨敷设是将地轨安装在地面上；埋入式地轨需预留
轨道沟槽尺寸，沟槽地面的水平偏差应小于3mm/m,轨道全长范围偏差不大于10mm。
2.加固支撑式地轨敷设是将工字钢置入预留轨道沟槽基础之上，将工字钢两头嵌入基础承力墙内。

斜板护翼地表式地轨
及防倒装置结构剖面图

埋入式地轨
及防倒装置结构剖面图

加固支撑式地表效果
